分析扭矩傳感器安裝注意事項
文章出處：naichuang人氣：發表時間：2019-10-28 09:49:00
分析扭矩傳感器安裝注意事項

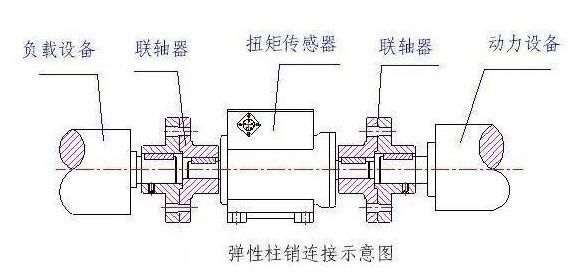

扭矩傳感器可水平安裝，也可垂直安裝。動力設備、扭矩傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩 ，降低測量精度，甚至損壞傳感器。盡量采用彈性柱銷聯軸器或剛性聯軸器連接。安裝過程動力設備、扭矩傳感器、負載設備軸線的同心度應小于Φ0.05mm。
扭矩傳感器在使用過程的聯軸器需要遵守3大原則：第一在一般情況傳感器安裝時，選擇的聯軸器為剛性連接，震動較大，同心度小與0.2mm大0.05mm時，建議使用彈性連接。再此范圍之外的可選用剛性連接。其次是扭矩傳感器在使用時，要將其安裝在兩組聯軸器的動力源和負載之間，動力負載和負載設備必須固定可靠避免震動，否則將導致儀表無法正常工作。最后還有一點是標準扭矩儀表使用時，不論采用什么方式安裝，聯軸器要承受一定的軸向力、彎矩，盡量避免儀表承受力過大，直接導致儀表損壞，無法使用。
1.安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。
2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。
3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA· 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。
