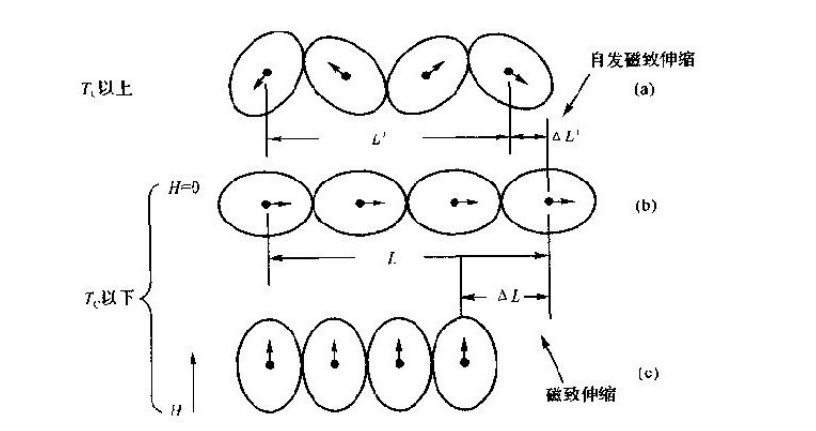

1，磁致伸縮原理

       磁致伸縮技術原理是利用兩個不同磁場相交產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。在動態扭矩傳感器中鐵基合金作為磁致伸縮材料的剛性軸，在受到外力作用時，自身伸長或縮短改變了磁力場的分布，當通過感應線圈的磁場變化被專門的電路識別，以電信號的形式輸出，以達到扭矩力的測量。

2，磁致伸縮材料

       自從發現物質的磁致伸縮效應后，人們就一直想利用這一物理效應來制造有用的功能器件與設備。為此人們研究和發展了一系列磁致伸縮材料，主要有三大類：即：磁致伸縮的金屬與合金，如鎳（Ni）基合金（Ni， Ni－Co合金， Ni－Co－Cr合金）和鐵基合金（如 Fe－Ni合金， Fe－Al合金， Fe－ Co－V合金等）和鐵氧體磁致伸縮材料，如 N i－Co和 Ni－Co－Cu鐵氧體材料等。這兩種稱為傳統磁致伸縮材料，其λ值（在20—80ppm之間）過小，它們沒有得到推廣應用，后來人們發現了電致伸縮材料，如（ Pb， Zr，Ti）C03材料，（簡稱為 P ZT或稱壓電陶瓷材料），其電致伸縮系數比金屬與合金的大約200~400ppm，它很快得到廣泛應用；第三大類是近期發展的稀土金屬間化合物磁致伸縮材料，例如以（ Tb，Dy）Fe2化合物為基體的合金

3，磁致伸縮材料傳感器的優點

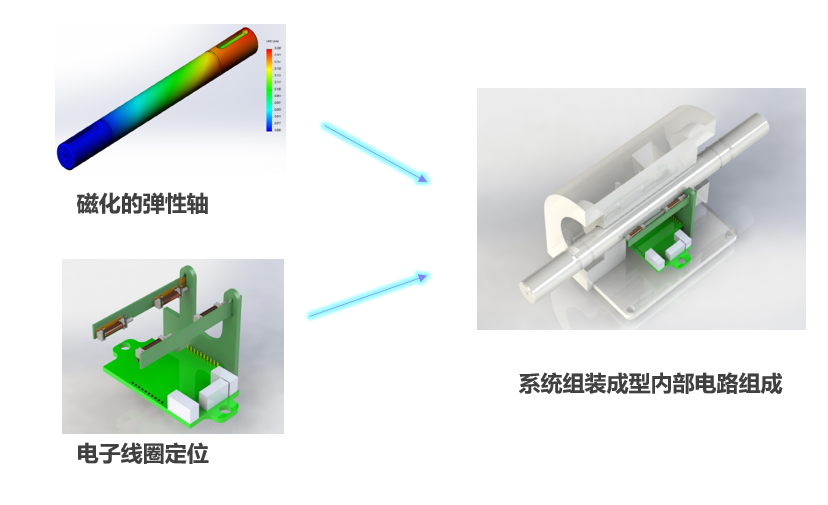

       將長期穩定的磁場引入傳感器軸中，傳感器在受到來自外部的扭矩時傳感器的軸在外力的作用下發生形變，改變了周圍磁場的分布，測量磁場的變化通過信號處理電路準確得出力值。它采用內部非接觸的測量方式，由于測量用的活動磁環和傳感器自身并無直接接觸，不至于被摩擦、磨損，因而其使用壽命長、環境適應能力強，可靠性高，安全性好，便于系統自動化工作，即使在惡劣的工業環境下(如容易受油潰、塵埃或其他的污染場合)，也能正常工作[o1]。此外，它還能承受高溫、高壓和強振動，現已被廣泛應用于機械位移的測量、控制中。標稱精度為0.05%F·S，德國NCTE動態扭矩傳感器精度可達0.02%F，S,重復性可達0.002%F·S，因此它在石油化工，航空航天、電力、水利等行業得到廣泛的應用。

4.磁致伸縮傳感器作用

磁致伸縮傳感器可廣泛應用于石油、化工、水利、制藥、食品、飲料等行業的各種液罐的液位計量和控制，航天加油系統、汽車加油系統、柴油加油系統及各種液壓罐、水文監測、水處理等。

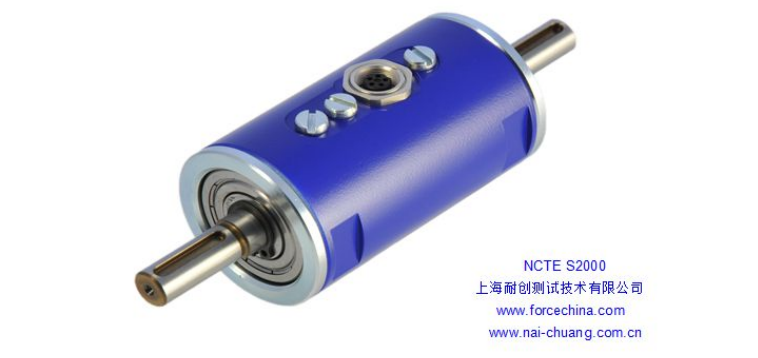

德國NCTE是歐洲頂尖磁致伸縮原理扭矩傳感器制造商，擁有多年的設計與生產經驗，在其精度和測量范圍內為客戶提供最經濟適用的扭矩測試方案。上海耐創測試技術有限公司負責NCTE公司在中國的產品銷售與技術服務，歡迎咨詢FREE TEL:400-877-3100。
